↑ 点击关注“电焊工友联盟”200万焊工兄弟都在这来扎堆
招聘信息  焊工群  焊接教程 焊接技术
焊工证  焊接交流 焊工模拟考试  电焊工

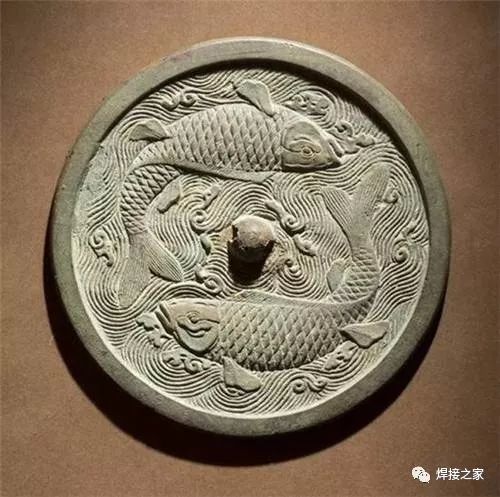

人们常用破镜重圆来描述夫妻间的重聚，但今天我们讲的破镜重圆却是铜镜的焊接重圆。

怎样使破碎的圆形铜镜“破镜重圆”，关键要在“圆”上做文章。

为使铜镜在焊接时不易走形，通常在修复的时候要先制作简单的固定垫具，预先拼对破镜碴口，测量出复原铜镜的直径、半径。然后选择一块比需要修复的铜镜略大的木板，用圆规在木板平面上划出圆线，圆线与镜面直径一致，沿圆线间隔钉一圈大头针。
古代铜镜因含锡量较高，因此它的脆性大而且硬度高，易碎，破碎后的碴口整齐，犹如玻璃碴口。铜镜表面是一层富锡，由于自然氧化，镜面形成了二氧化锡的透明薄膜，像镀了一层铬，亦称“水银沁”。修复铜镜，首先要考虑如何保护好它的光洁面，使其不在修复中遭到损坏。
战国、汉代的铜镜较薄脆，在对接铜镜的断裂碴口时要求绝对严密。如焊接的部位受热体积膨胀不均会产生炸裂等现象，焊接时可采用锡铅焊料进行钎焊。

钎焊是用低熔点的焊料焊高熔点的金属材料。在钎焊过程中,当温度超过200℃时钎料呈熔融状态,被焊青铜断面为固态,二者接触时,青铜焊面不产生局部熔化现象,但会发生锡向青铜扩渗的物理过程及锡与铜形成Cu6Sn5的化学反应。显微镜下观察表明Cu6Sn5以齿状向青铜内生长,它增加了焊面上焊锡与青铜之间的结合力。采用含锡60%、铅40%的HL60pbA焊料,熔点较低为183℃,焊接强度较高,抗拉强度为530公斤/厘米2,抗剪强度为400公斤/厘米2,脆性小,延伸率40%,HB16。选用此焊料是因为它综合力学性能好,钎焊性能好。由于锡的价格比铅高8倍以上,市场上出现许多以铅为主的焊料,强度低,焊接性能差。
重点：纯铅不能做焊料,它与铜不发生任何反应。

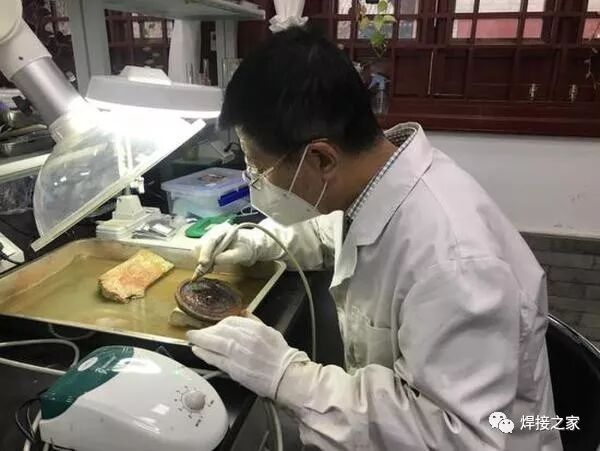

钎焊铜镜的工艺如下:首先要把铜镜断裂面用锉刀或砂纸打磨掉氧化皮或有机粘接物,要磨出铜来。
把要钎焊的断面涂上一层钎焊剂,然后用一根50W的电烙铁,加热到300℃左右,粘上熔锡,在已涂焊剂的铜断面上来回擦动,一层焊锡很快就在铜断面上形成了,把裂镜片上所有断面都要焊上一层锡铅合金。
再用一只400,800瓦的经济电炉(铜镜直径小于10厘米的用小功率电炉),在电炉上放一块金属板,(平底锅或金属蒸箅均可),把裂镜片按序放在金属板上并尽量靠拢。加热电炉,在镜上盖一金属锅盖保温。
待看到裂镜上镀的锡已熔化,用起子或其他工具轻轻把裂片靠紧,使铜镜与焊面上的锡熔合在一起,缝隙愈小愈好。断开电源,取下置镜的金属板放平冷却。冷却后取镜用手掰一下,如果是虚焊,一掰就重新裂开了。
焊好的铜镜是掰不断的。

编辑整理:网侠
文字排版:逗你玩
商务洽谈 公众号数据对接 意见建议 投稿
微信:450069000
E-MAIL: admin@ai5.org
 长按关注咱们
电焊工友联盟
2019
