钢化玻璃与平板玻璃相比有许多优点，如钢化玻璃的强度高，韧性好，抗热冲击性能优越，因此被广泛地应用于玻璃幕墙和门窗工程实践中。但是钢化玻璃也有缺点，如自爆。钢化玻璃在无荷载作用下发生的自发性炸裂称为钢化玻璃的自爆。自爆是钢化玻璃固有的特性之一，产生自爆的原因很多，简单地归纳为以下几种:
1.玻璃中有结石、气泡和杂质：玻璃是典型的脆性材料，其力学行为服从断裂力学。玻璃中的结石、气泡和杂质在玻璃中将会形成裂纹，是钢化玻璃的薄弱点，特别是裂纹尖端是应力集中处。如果结石、气泡或杂质处在钢化玻璃的张应力区，或在荷载作用下使其处于张应力，都可能导致钢化玻璃炸裂。

2.玻璃中含有硫化镍结晶物：硫化镍夹杂物一般以结晶体存在，室温下存在着相向相转变的倾向，并伴有定量的体积膨胀。如果这些杂物在钢化玻璃受张应力的部位，或在荷载作用下使其处于张应力区，则体积膨胀会引起自发炸裂。
3.玻璃表面和边部在加工、运输、贮存和施工过程，可能造成有划痕、炸口和爆边等缺陷，易造成应力集中而导致钢化玻璃自爆。
4.钢化玻璃在生产过程中需要对玻璃进行加热和冷却，玻璃在加热或冷却时沿玻璃板面方向不均匀和沿厚度方向的不对称，将导致钢化玻璃沿板面方向应力不均匀和沿厚度方向应力分布不对称，这些都有可能造成钢化玻璃自爆。

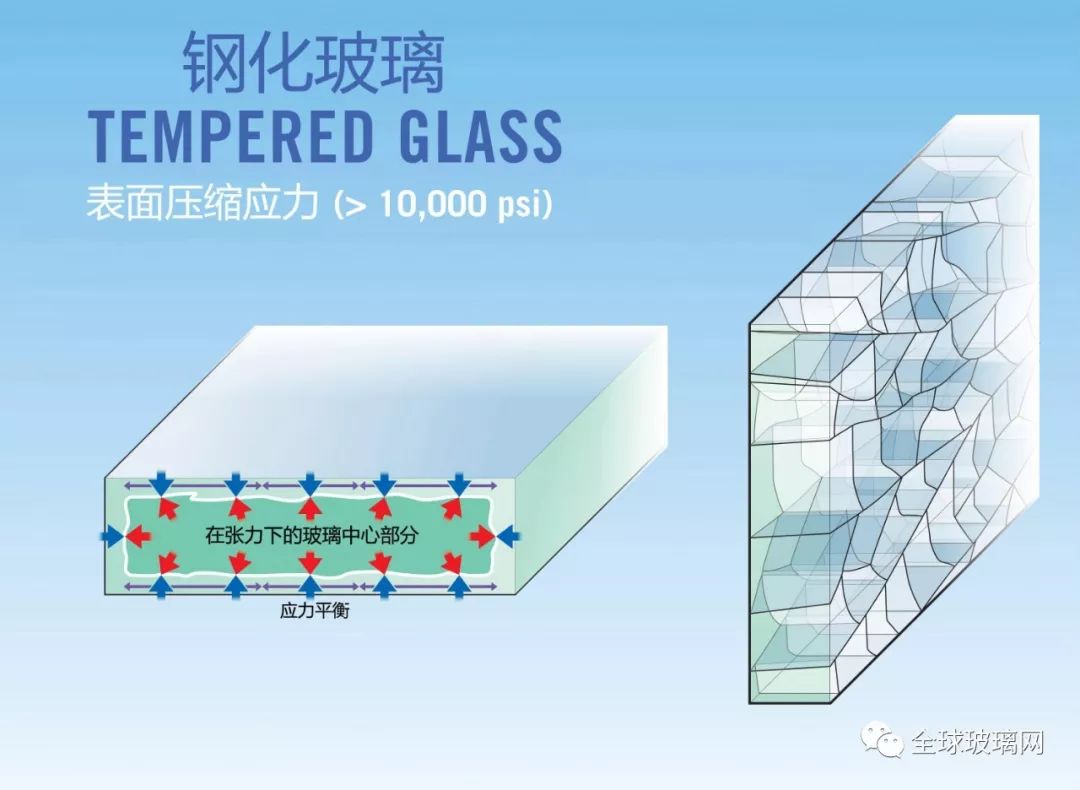

5.理论分析和工程实践证明，预应力越大，钢化程度越高，自爆量也越大。普通平板玻璃和半钢化玻璃几乎没有自爆现象,是因为钢化玻璃沿玻璃板厚度方向上下两表面处于压应力，中间层处于张应力。表面压应力越高，一般情况下钢化玻璃的强度也越高，但是中间层的张应力也越高，过大的张应力将会增加钢化玻璃的自爆。
针对以上钢化玻璃自爆的原因，提出以下几点降低钢化玻璃自爆的方法：
1.优选平板玻璃。高质量的平板玻璃中结石、气泡、杂质和硫化镍含量低，采用优质平板玻璃作为制作钢化玻璃的原片可显著降低钢化玻璃的自爆。
2.提高钢化玻璃边部加工质量，避免玻璃边部和表面划伤和磕碰。
3.提高钢化玻璃表面应力均匀度和沿厚度方向的对称度。4.探讨降低钢化玻璃表明压应力限值的可能性。

5.增加均质钢化玻璃的应用量，研究检测钢化玻璃均质程度的方法，使得均质过程起。
6.减少钢化玻璃应用总量，增加半钢化玻璃和夹层玻璃的应用量，可降低钢化玻璃自爆数量。不言而喻，钢化玻璃应用的总量减少，钢化玻璃自爆的数量一定减少。7.减小钢化玻璃板面尺寸，可降低钢化玻璃自爆率。钢化玻璃尺寸越大，玻璃板越厚，自爆概率越大。8. 实践工程中，钢化玻璃使用面积越来越大，对于大板面的钢化玻璃不仅对其弯曲度的相对值提出要求，而且应对其弯曲度的绝对值提出要求，以减小钢化玻璃装配应力，避免钢化玻璃经长时间使用后发生自爆。

区域产能或缩减，玻璃期价偏强运行
上周周报：传统销售旺季，下游刚性需求！
汽车三角玻璃为什么这么贵?它起到什么作用呢？
生产企业召开区域市场协调会议，预计以上涨价格为主
原因揭秘 | 玻璃瓶装的可乐味道更好？
关于玻璃液的这些小技巧，你都知道哪些呢？
END
买卖玻璃，就到全球玻璃网
手指识别下图二维码，即可获取更多玻璃技术分享
