一般的废料处理：

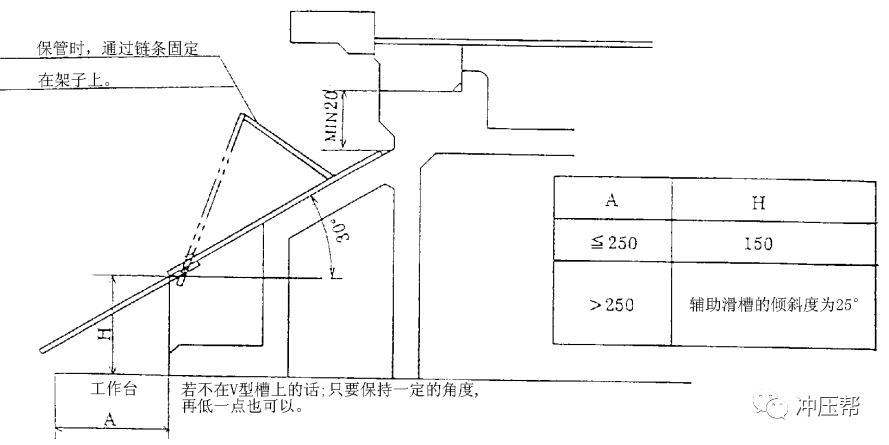

1. 滑槽的倾角为30°以上时：
须按下面要求设置：

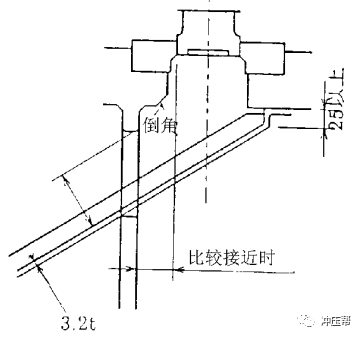

1） 采用3.2t钢板。
2） 滑槽到压床端为止。
（模具以外的部分的滑槽须采用折叠式）
3） 不得与模具坚固凸缘干涉。

1. 滑槽的倾角θ：25°≤θ＜30°时：
必须按照前面所讲a项设计。（但该角度范围是落料模特有的，能够看到现在的状况。

2. 滑槽的倾角7°≤θ＜25°时：
1） 采用滚动式传送装置（DKR-3862，间距50钢）
2） 滑槽的长度到模具端部为止。但是A>200时，采用折叠式，到工作台端部为止。

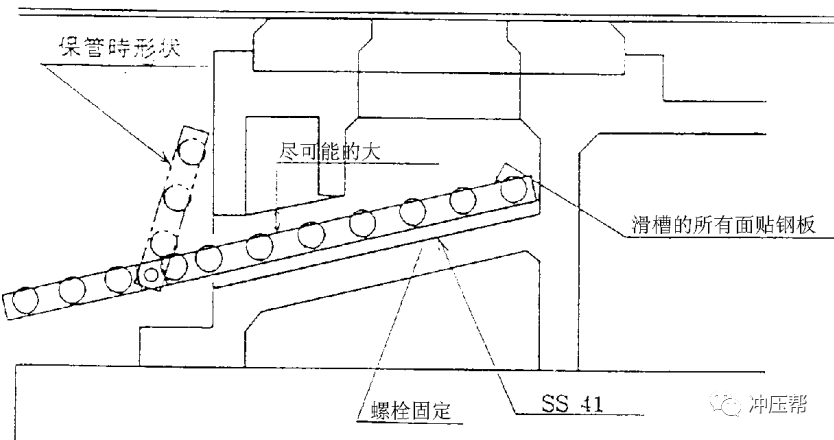

3） 滑槽的所有面贴钢板，滚动部位开孔，滚动支架用钢板焊接。
基体必须方便拆卸、安装。

1. 滑槽的倾角为7°以下时：
1） 强制送出，采用
振子
喷射器
其它装置
  大冲孔的废料处理
问题点

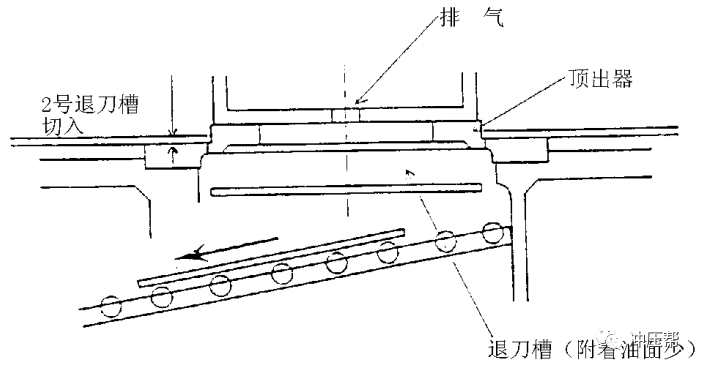

1） 冲压件上浮，有时不能送料。

原因
1） 由于线圈上附着油，上模剪切少，并且不排气，所以造成真空，而举上去。
2） 毛刺

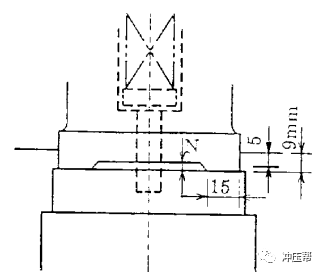

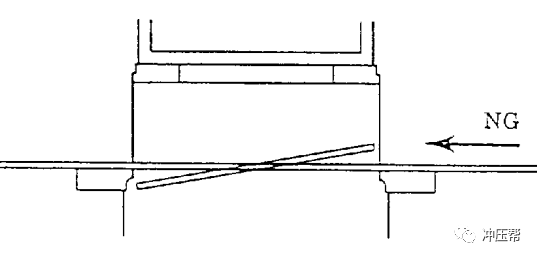

3） 2号退刀槽的长度小，若不是一个一个地落焉的话，就以冲压件切削的部分作为支点，废料旋转，如上图所示，就不能送料了。

措施
1） 确认2号退刀槽
2） 安装顶出器

冲孔（φ100左右）时

由于附着清洗油，又带有毛刺，所以为了防止废料压接，应指示废料一片片地落下来。

1． 铁板滑槽
废料轻时，滑槽上的油附着废料，不下落。
（ex  φ100废料油附着大时，尽管是80°，也不下落。）

1） 滑槽的第一通道，冲孔直径为φ150以下时
·确保滑槽第一通道大于冲孔直径+10m/m，冲孔直径为φ150以上时。
·确保滑槽第一通道大于是50。

2） 防止油附着的措施


2．滚动式滑槽

废料重轻时，在滚动机构不发生旋转起重力。

1） 滚动机构应交错配置


2） 滚动机构的间距应考虑废料的大小


3） 滚动滑槽的角度：
·冲孔直径为φ150以上时，
  以15°为目标。
·不能保证以上的角度时，
   须安装顶出器。

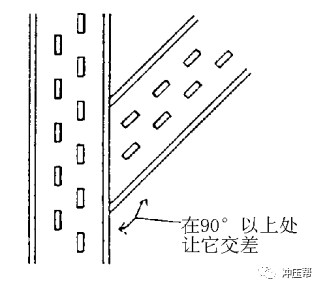

4） 两个方向以上的滑槽不让它集中在一个方向上。
·不得已时，须使用以下的内容。
·交差部位在高度方向。
·平面方向在90°处不须交差。

5） 废料一片一片落下去。



-------------------------------------------------------------------------
